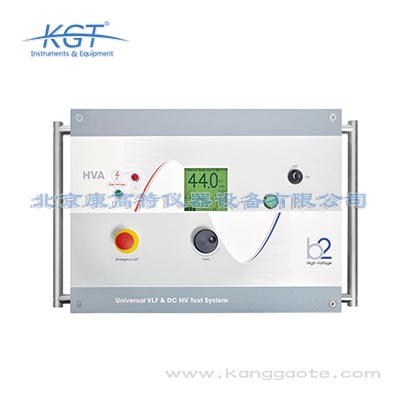

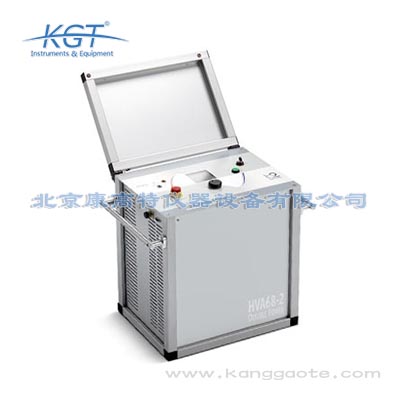

HVA68 VLF高壓檢測裝置

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

HVA68 VLF高壓檢測裝置簡介：
?HVA68測量裝置緊湊的設計、*的高壓輸出功率和重量比是市場中獨有的，這使b2的高壓發生器在各種電壓級別中的產品都是重量*輕。
?性能-用2μF @ 0,1Hz @ 44kVrms HVA68用雙重的功率，而體積和重量卻沒有加大。
?干性系統—HVA68檢測裝置是干性檢測系統 — 不含有加注油的組件。這意味著維護工作量少，設計結構緊湊，重量輕，在運行時間上沒有限制。
?安全性—HVA68帶有兩個彼此獨立的接地設備（電子和機械放電）和一個12 kV回授保護系統，對操作員和儀器起到保護作用。
?連接性—HVA68在工作現場不需要外部計算機。所有檢測結果都可以在檢測之后用USB下載，然后用PC作進一步的分析和創建報告。
?牢固耐用的HV連接器—HVA68通過牢固耐用的HV連接器可以使用不同的HV檢測長度，并可以快速更換電纜，或者簡化升級為診斷系統的連接工作。

HVA68 VLF高壓檢測裝置特點：
?輸出電壓48 kVrms
?純正弦波電壓(不受負載影響)
?輸出電流80 mA*大。
?檢測能力高達10 μF
?不受限制的連續工作循環
?電纜檢測根據：
CENELEC HD 620/621,IEEE
400.2-2004,
IEC60502-2:2014
?可編程檢測序列
?PC軟件 “b2 Control Center” 包括有多種不同的報告功能
?可用部分放電升級診斷和Tan Delta診斷系統(可選項)
?12kV瞬變保護 (50 Hz)
?雙放電設備 (DDD®),兩個內置自動放電設備
?容易更換的HV電纜
?輸出電壓實時示波器顯示
?擊穿電壓和負載檢測(R 和 C)
?電壓和電流RMS數字測量。
?真空瓶檢測
?電纜絕緣護套缺陷定位 (和接地缺陷定位器連用) (不屬供貨內容)

HVA68 VLF高壓檢測裝置可選項
?外部Tan Delta診斷系統TD60/TD60-MC
?部分放電帶有內置Tan Delta診斷系統PDTD60-2

供貨內容
?HVA68檢測設備
?PC軟件-b2 ControlCenter
?HV電纜5m
?電線和接地線
?USB盤
?使用手冊

輸入電壓		190 – 240 V, 50/60 Hz, 3 kVA
輸出電壓	正弦波	48 kV rms, 68 kV peak
	DC	± 0 – 60 kV
	方波	0 - 60 kV
	精確度	± 1 %
	分辨率	0.1 kV
輸出電流		0 – 80 mA (分辨率 1 μA) \| 精度：±1%
阻抗范圍		0.1 MΩ….5 GΩ
輸出頻率		0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
輸出負載		2.0 μF @ 0.1 Hz @ 44 kV rms 1.6 μF @ 0.1 Hz @ 48 kV rms 5.0 μF @ 0.03 Hz @ 48 kV rms 10.0 μF 最大容抗！1
護套測試	U高達	10 kV
	動作電流	0.1 mA – 5.0 mA
外護套故障定位	U高達	10 kV
	脈沖/周期	1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式		AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), Burn-/Fault Condition或者 Fault Trip Mode, 絕緣護套檢測
安全		50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
存儲		保存50個檢測記錄 \| USB幾乎沒有限制
測量內容		電壓及電流（真有效值和/或峰值），電容，電阻，時間，閃絡電壓
高壓電纜		5 m帶MC觸點和夾線鉗
軟件		“b2 Control Center” (包括在內)
電腦接口	RS232	標準
	USB	閃存盤
尺寸L x W x H.		長 450 x 寬 340 x 高 520 mm
重量		57 kg
環境要求		存放：-25°C 到 + 70°C 運行：-10°C 到 + 50°C 濕度：5-85% 無凝結
