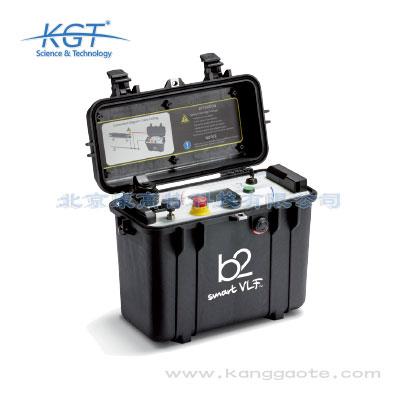

HVA28TD超低頻電纜測試系統

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

為什么應用超低頻進行電纜測試?
根據GB50150-2016規定，對于額定電壓U0/U為18/30kV及以下電纜，可以用有效值為3U0的0.1Hz（超低頻）電壓施加15min來進行交流耐壓試驗，同時超低頻設備具有體積小、能耗低、便攜等特點。

HVA28TD超低頻電纜測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司

HVA28TD超低頻電纜測試系統特點：

?一機多用
該儀器自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊。可進行電纜交直流耐壓測試、外護套測試及故障定位等多種測試。

?強大的輸出
輸出電壓峰值可達29kV，有效值可達21KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達20mA，比同類儀器所需測試時間更短。

?無限制運行時間
HVA28TD可對電纜進行持續測量，而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時。

?可視化軟件
所有的結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。

?DDD安全系統
儀器具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時因電源被意外切斷，也能使儀器放電，保證操作人員的安全。

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。

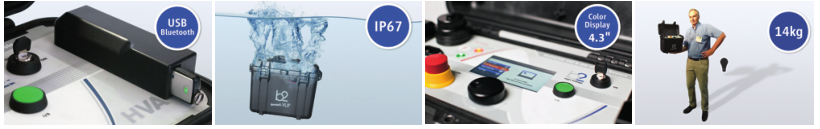

?運輸方便
HVA28TD在尺寸，重量（14 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸。

?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果。

?干性系統
HVA28TD內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試。

輸入電壓	100 – 240 V, 50/60 Hz, 400 VA
輸出電壓	正弦波:0 – 28 kV peak, 20 kV rms DC:± 0 – 28 kV 方波: 0 - 28 kV 精度: ± 1% 分辨率: 0.1 kV
輸出電流	0 – 20 mA (分辨率 1 μA) \| 精度：±1%
輸出頻率	0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
Tan Delta精度負載 > 10 nF	± 1 x 10-4； 1 x 10-6 Leakage Guard® — 檢測和補償泄漏電流
阻抗范圍	0.1 MΩ…5 GΩ
輸出負載	0.5 μF @ 0.1 Hz @ 20kV rms \| 5.0 μF @ 0.01 Hz @ 20 kV rms 最大容抗10.0 μF！
絕緣護套檢測	最大電壓: 10 kV 動作電流: 0.1 mA – 5.0 mA
絕緣護套缺陷定位	最大電壓: 10 kV 脈沖/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式	AC (VLF) 對稱和在整個范圍內不受負載影響， DC (正極或者負極), 燒穿/故障測試絕緣護套檢測
安全性	50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
內存	保存50個檢測記錄 \| USB幾乎沒有限制
測量	電壓和電流 (True rms 和／或 peak), 容抗，電阻，時間
HV電纜	4 m帶夾線鉗
軟件	“b2 Control Center” (包括在內)
計算機接口	Bluetooth 標準 USB 標準
尺寸	長 416 x 寬 221 x 高 334 mm (Peli Case)
重量	14 kg
環境條件	存放：-25°C 到 + 70°C \| 運行：-20°C 到 + 55°C 濕度：5-85% 無凝結
