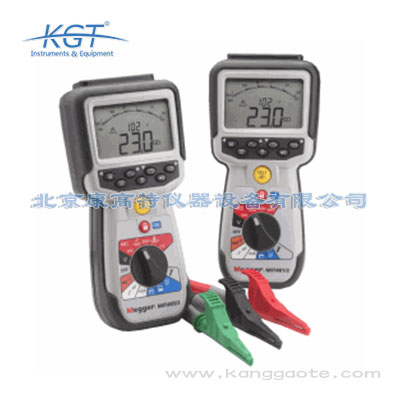

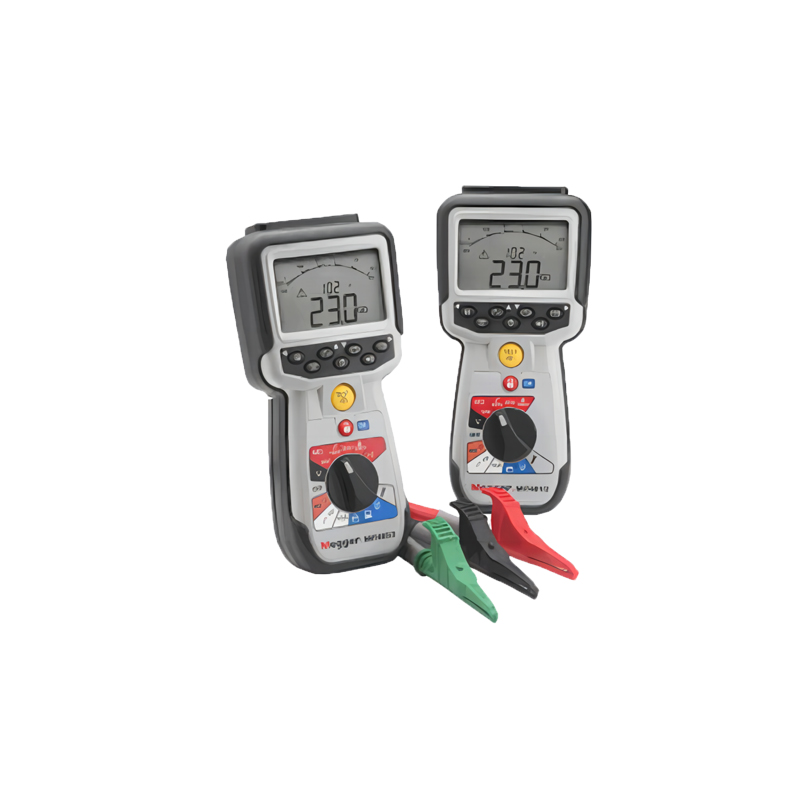

Megger MIT481/2絕緣/連續性測試儀

品牌：美國Megger
分類：絕緣測試儀
應用領域：
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

美國MEGGER MIT481/2絕緣電阻測試儀代理，MIT481/2絕緣/連續性測試儀三端測量設計可將三個電極A、B、E（或正極、負極和接地）連接至儀器。

MIT481/2絕緣/連續性測試儀簡介：
?MIT481/2絕緣和連續性測試儀，取代了上一代MIT480系列產品，專為電信和電纜測試市場設計。
?三端測量設計可將三個電極A、B、E（或正極、負極和接地）連接至儀器。通過面板上的 A-B-E (T-R-G) 按鈕可選擇用于進行測量的引線對。所作選擇可在顯示屏中確認。不同測試引線對切換時無需斷開連接。
?MIT481/2可以按照傳統的雙端測試儀器進行操作。
?此系列包括兩種儀器：
MIT481/2 50 V、100 V、250 V、500 V* + 存儲
MIT485/2 50 V、100 V、250 V、500 V* + 存儲 + 下載 +可充電

MIT481/2絕緣/連續性測試儀特點：
?MIT481/2用一部手持儀器，即可進行量程為500V和100GΩ的絕緣測試
?A、B、E（正極、負極、接地）3線連接
?帶門控的500V電壓選項，防止發生意外
?適用于主電源和汽車電源的充電配件
?單量程、快速的連續性測試，測試量程從 0.01Ω到1MΩ
?差分測量功能
?穩定的絕緣測試電壓
?600V有效值交流電壓和直流電壓測量
?測試結果存儲和 Bluetooth®（藍牙）下載
?CAT IV 600V和 IP54

MIT481/2絕緣/連續性測試儀應用領域：
?商業航空電子設備
?海陸空*事通信
?制造業生產線商品
?靜電測量
?元件測試
?電池供電的牽引和起重設備

MIT481/2訂購信息
Description	Name : Part Number
MIT481/2 - 三端子 50 V 到 500 V + 存儲和撤消	1006-755
MIT485/2 - MIT481/2 的特性 + Bluetooth® 下載	1006-761
附帶的配件
紅/黑硅測試引線，配有手持電極和夾子
帶開關的 SP5 探針
用戶信息 CD
6 x AA 堿性電池
硬質手提箱
選配配件
充電器套件
磁力掛帶
市電充電器套件（僅適用于 MIT485/2）	1007-464
直流電電池充電器	1004-183
帶開關的 SP5 探針	1007-157
測試引線套件和鱷魚夾	1002-001
測試引線套件，兩根導線，保險絲熔斷電流為 500 mA	1002-015
電池 (6 x NiMH)	1002-735

MIT481/2絕緣電阻測試儀規格
絕緣
測試電壓
標稱電壓：	MIT480/2 和 MIT481/2 5 50 V、100 V、250 V、500 V
絕緣精度
50 V 10 GΩ	± 2% ± 2 位數 ± 4.0%（每 G）Ω
100 V 20 GΩ	± 2% ± 2 位數 ± 2.0%（每 G）Ω
250 V 50 GΩ	± 2% ± 2 位數 ± 0.8%（每 G）Ω
500 V 100 GΩ	± 2% ± 2 位數 ± 0.4%（每 G）Ω
服務錯誤：BS EN 61557-2 (2007)
50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5%
100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
顯示范圍	模擬：1 GΩ 全等級體系顯示
分辨率	0.1 kΩ
短路/充電電流	2 mA +0% -50%（遵循 EN 61557-2 (2007) 標準）
開路電壓	-0% +2% ± 2 V
測試電流	1 mA。傳遞的絕緣值高達 2 mA。 EN61557 運行范圍： 0.10 MΩ 到 1.00 GΩ
泄漏	10% ±3 位數
定時器控制	60 秒倒計時定時器
注意	上列規格僅在使用優質硅引線時適用。
連續性
導通范圍	0.01 Ω 到 10.0 MΩ
導通精度	± 3% ± 2 位數（0 到 100 Ω） ± 5% ± 2 位數 (>500 kΩ -1 MΩ 未指定) 服務錯誤：BS EN61557-2 (2007) ± 2.0%, 0.1 Ω -2 Ω ± 6.8%
開路電壓	5 V ± 1 V
測試電流	200 mA (-0 mA +20 mA) （0.01 Ω 到 4 Ω）
引線電阻	零補償電阻高達 10 Ω
mA range
DC	0.0mA - 500mA: +/-5%, +/-2 digits
AC	0.0mA - 10.0mA: unspecified 10.0mA - 500mA: +/-5%, +/-2 digits (15Hz - 400Hz, sinusoidal)
電壓
電壓范圍	交流電：10 mV 到 600 V 真有效值正弦曲線（40 Hz 到 400 Hz）直流電：10 mV 到 600 V
電壓范圍精度	交流電：± 2% ± 2 位數 直流電：± 2% ± 2 位數
波形	未指定量程：0 mV - 10 mV（15 Hz 到400 Hz）還有其他規格適用于非正弦曲線波形：非正弦曲線波形： ±3% ± 2 位數 >100 mV 到 600 V真有效值 ±8% ± 2 位數 10 mV 到 100 mV真有效值
默認電壓表	除非處于“OFF”（關）狀態，否則對于任何量程均可以 >25 V 的交流電或直流電運行
頻率測量
頻率測量范圍	15 Hz - 400 Hz
頻率測量精度	±0.5% ± 1 位數
電容
電容量范圍	0.1 nF 到 10 μF
精度	± 5.0% ± 2 位數 (1 nF 到 10 μF)
測量范圍	40n F/km 到 60nF /km 計量單位：50nF/Km
存儲容量
存儲容量	>1000 個測試結果
數據下載	藍牙無線 藍牙二類
范圍	高達 10 m
電源供應	電源供應 6 x 1.5 V IEC LR6（AA、MN1500、HP7、AM3 R6HP）型堿性電池可以使用 6 x 1.2 V NiMH 可充電電池。
電池壽命	3000 次絕緣測試，占空比為 5秒“ON”（開）/55 秒“OFF”（關）（500 V 到 500kΩ) 充電器（選配）： 12-15 V 直流電（配件接口）
尺寸	228 mm x 108 mm x 63 mm (9.00 in x 4.25 in x 2.32 in)
重量	800g
重量（儀器加設備盒）	1.75 kg (3.86 lb)
保險絲	僅可使用 2 x 500 mA (FF) 1000 V 32 x 6 mm 大熔斷容量陶瓷保險絲， HBC 30 kA。不得安裝玻璃保險絲。
安全防護	此儀器符合 EN 61010-1 (1995) 標準，相對地電壓可達 600V（四類）。請參見所提供的安全警告。
EMC	符合 IEC 61326 標準，包括第 1 號修訂
溫度系數	<0,1%（每 °C），高達 1 GΩ <0,1%（每 °C 每 GΩ），大于 1 GΩ
環境條件
操作溫度范圍和濕度	-10 到 +55 °C 溫度高達 40 °C 時，相對濕度為 90%。
存儲溫度范圍	-25 到 +70 °C
校準溫度	+20 °C
海拔	2000 m
IP 等級	IP 54
MEGGER MIT481/2絕緣/連續性測試儀	說明文檔
