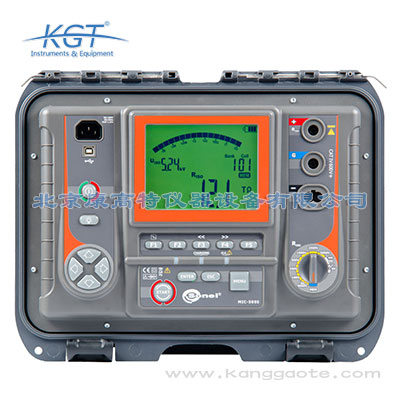

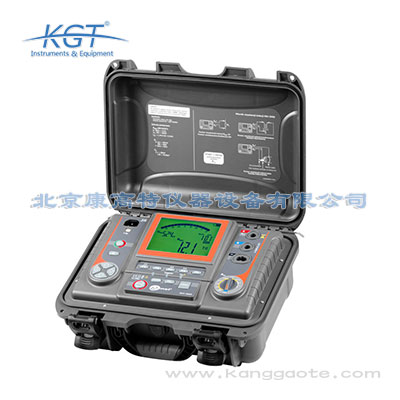

MIC-5005 5kv絕緣電阻測試儀

品牌：波蘭SONEL(索耐)
分類：絕緣電阻測試儀
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

MIC-5005 5kv絕緣電阻測試儀簡介：
?測試電壓范圍：50...5000V （50...1000 V 時采用10 V 梯級,1...5 kV 時采用25V梯級）
?絕緣電阻測試范圍：0-15TΩ
?連續性測量絕緣電阻或漏電流
?測量完畢后被測物的立即自動放電
?每個5秒提供聲音信號一邊捕獲時間特性
?吸收系數時間T1，T2，T3的設置范圍：1-600秒
?可調測量時間范圍：從1秒至99分59秒
?極化指數 （PI）和吸收比（DAR）
?實際測量電壓顯示
?測量電流：1,2mA, 3mA
?測量方法：兩線法，三線法
?步進電壓絕緣電阻測量（SV）
?絕緣放電計算（DD）
?檢測帶電物體的保護
?測試線*大長度：20m
?防護等級IP54

MIC-5005 5kv絕緣電阻測試儀功能：
?絕緣電阻測試（RISO）期間對漏電流的檢測
?電容測試（當在檢測RISO時）
?DC和AC電壓測量范圍：在 0…750 V
?可存儲990次測量（等于11880單獨測量的結果）
?數據傳輸方式為：無線通訊（OR-1）和USB線
?電源供應：電池組或外接電源；低量電池*告指示器；內置快速充電
?在5.6"的液晶屏上清晰顯示圖表信息
?背部光源鍵盤
?數碼過濾器功能用于在高噪音環境（10s, 30s, 60s）下的檢測
?噪音免除抗干擾度依據 EN-61326標準

絕緣電阻測量：兩線法遵循IEC 61557-2標準的測量范圍：RISOmin = 50kΩ…15 TΩ （I = 1.2 mA和3 mA）
范圍	分辨率	精度
0,0...999 kΩ	1 kΩ	±(3% 讀數 + 10 個字)
1.00...9,99 MΩ	0,01 MΩ
10.0...99,9 MΩ	0,1 MΩ
100...999 MΩ	1 MΩ
1.00...9,99 GΩ	0,01 GΩ
10.0...99,9 GΩ	0,1 GΩ
100...999 GΩ	1 GΩ	±(3.5% 讀數 + 10 個字)
1.00...9,99 TΩ	0,01 TΩ	±(7.5% 讀數 + 10 個字)
10.0...15,0 TΩ	0,1 TΩ	±(10% 讀數 + 10 個字)
依據測試電壓的最大絕緣測量值：
測試電壓UISO		測試范圍最大值
250 V		500 GΩ
500 V		1.00 TΩ
1000 V		2.00 TΩ
2500V		5.00 TΩ
5000V		15.0 TΩ
泄漏電流測試
范圍	分辨率	精度
0…ILmax	m, μ, n [A]	計算基于絕緣電阻
ILmax – 測試導線最大短路電流, 分辨率和單位取決于電阻測試范圍
步進電壓絕緣電阻測量（SV）
目標電壓	步進電壓的步驟
1 kV	200, 400, 600, 800, 1000 V
2.5 kV	0.5, 1, 1.5, 2, 2.5 kV
5 kV	1, 2, 3, 4, 5 kV
每”步驟“時間調整范圍：自 30s 至 5mins 每步驟結果存儲于內存
電容測量
范圍	分辨率	精度
1...999 nF	1 nF	±(5% 讀數 + 5 個字)
1.00...49.99 μF	0.01 μF	±(5% 讀數 + 5 個字)
電容測量結果顯示在絕緣電阻測試結果（RISO）后續
直流和交流電壓測量范圍：在 0…750 V
范圍	分辨率	精度
0.0...29.9 V	0.1 V	±(2% 讀數 + 20 個字)
30.0...299.9 V	0.1 V	±(2% 讀數 + 6 個字)
300...600 V	1 V	±(2% 讀數 + 2 個字)
